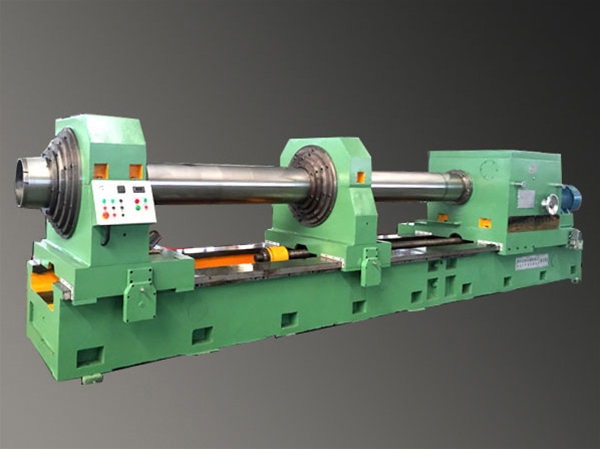

名稱：T2180深孔套料機床
詳細信息
機床用途:該機床專為套料設計的專用機床，也可用于粗鏜加工：采用刀具旋轉和進給的加工方式，加工時冷卻液在鉆桿箱主軸后端進入，對刀具冷卻潤滑，同時把加工的鐵屑在刀的外邊排出。通過排屑斗把鐵屑和冷卻液送出。套料加工的加工結果是一根圓鋼加工出一根圓管和一根棒料。粗鏜通過加工把原來的內孔加大。機床由床身、鉆桿箱、移動托板、進給系統、套料桿支架、前箱支架總成、工件平臺、冷卻系統、電氣系統、排屑裝置等主要部件組成。鉆桿箱在床體上由進給系統移動，并且?guī)?dòng)套料桿旋轉，完成切削運動，切下的鐵屑由床頭箱主軸端進入套料桿的冷卻液帶走。粗鏜為使用粗鏜刀加工，工作原理同套料。
機床參數：
|
項目名稱 |
參數 |
單位 |
|
工作范圍 |
||
|
套料孔直徑 |
Φ400--Φ800 |
mm |
|
粗鏜孔徑范圍 |
Φ400--Φ800 |
mm |
|
加工最大深度 |
3000 |
mm |
|
工件夾持直徑范圍 |
Φ500—Φ900 |
mm |
|
主軸 |
||
|
主軸中心高 |
680 |
mm |
|
床頭箱主軸孔徑 |
Φ120 |
mm |
|
主軸前端錐孔 |
Φ130 1：20 |
mm |
|
主軸變速范圍 |
16—26 3擋 |
r/min |
|
進給參數 |
||
|
進給速度范圍(無級) |
5-300 |
mm/min |
|
托板快速移動速度 |
2 |
m/min |
|
電機部分 |
||
|
主電機功率 |
45 |
KW(1480rpm) |
|
托板快速電機功率 |
5.5 |
KW |
|
進給電機功率 |
7.5 |
KW 伺服電機 |
|
冷卻泵電機功率 |
4 |
KW 1組 |
|
其它 |
||
|
冷卻系統額定壓力 |
0.25 |
Mpa |
|
冷卻系統流量 |
400 |
L/min |
|
效率考核 |
||
|
切削速度 |
40 |
m/min |
|
進給速度 |
0.5 |
mm/r |
